不銹鋼管板

產品類別：

> 電廠配件 > 不銹鋼管板

應用領域：

熱力保溫

連接方式：

法蘭連接

產品品牌：

河北同拓管道設備有限公司

產品說明：

管板，就是在圓形鋼板上鉆出比管子外徑一樣略大一些的孔，是換熱器中起到固定管子以及密封介質作用的圓鋼。將管子穿入焊住固定，起這樣作用的一種配件。管板加工的精度，特別是管孔間距和管徑公差、垂直度、光潔度都極大地影響著以上所列化工設備的組裝和使用性能。在固定式管板的計算中

咨詢熱線：

15076753444

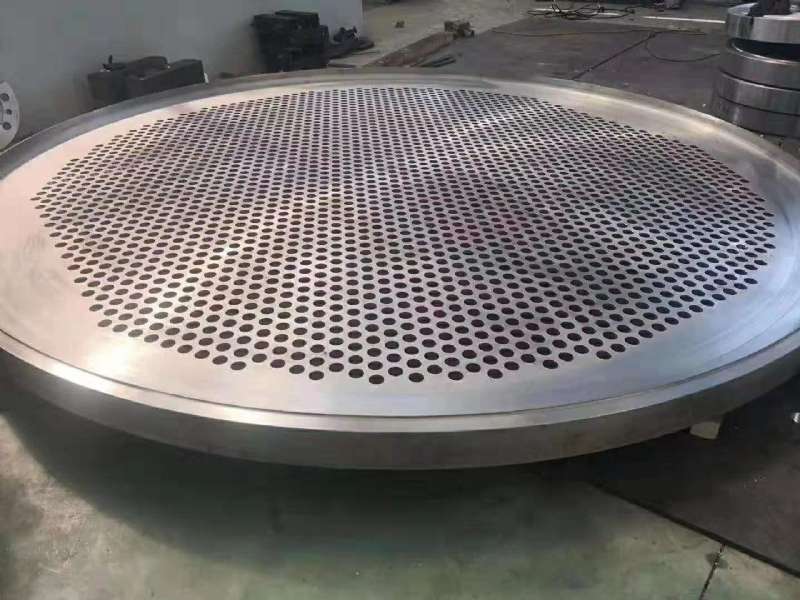

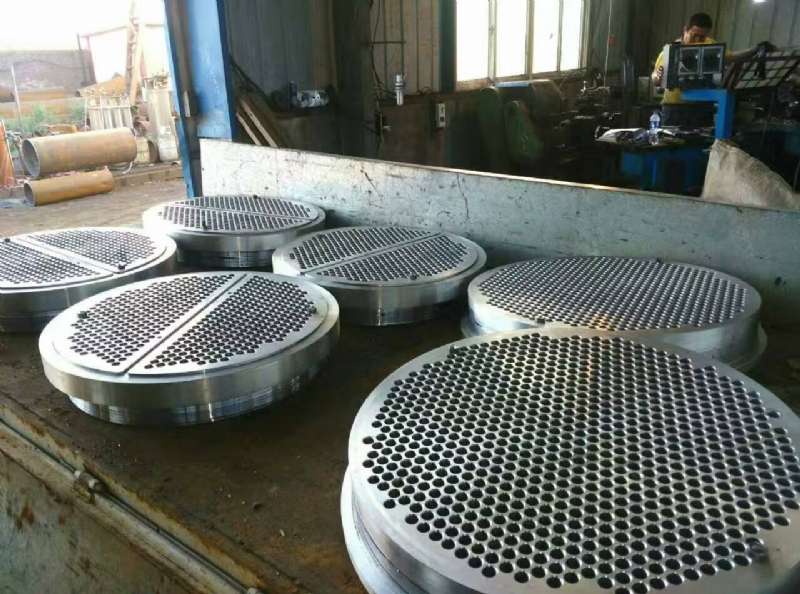

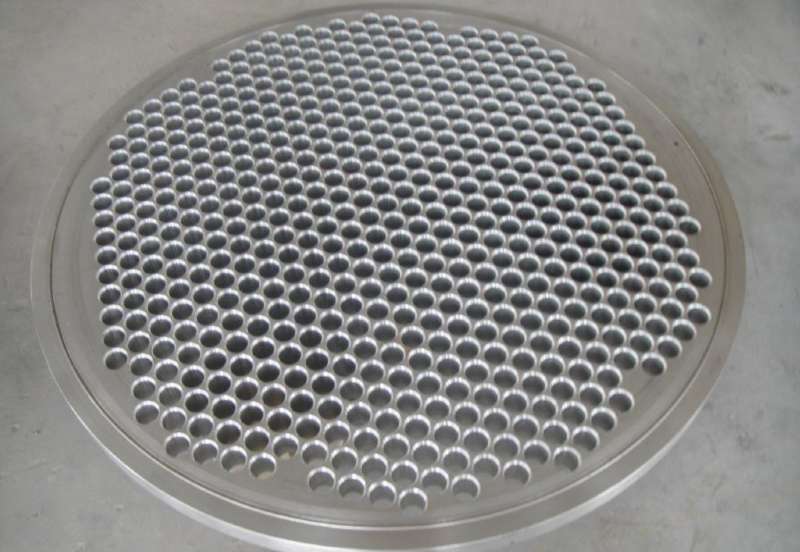

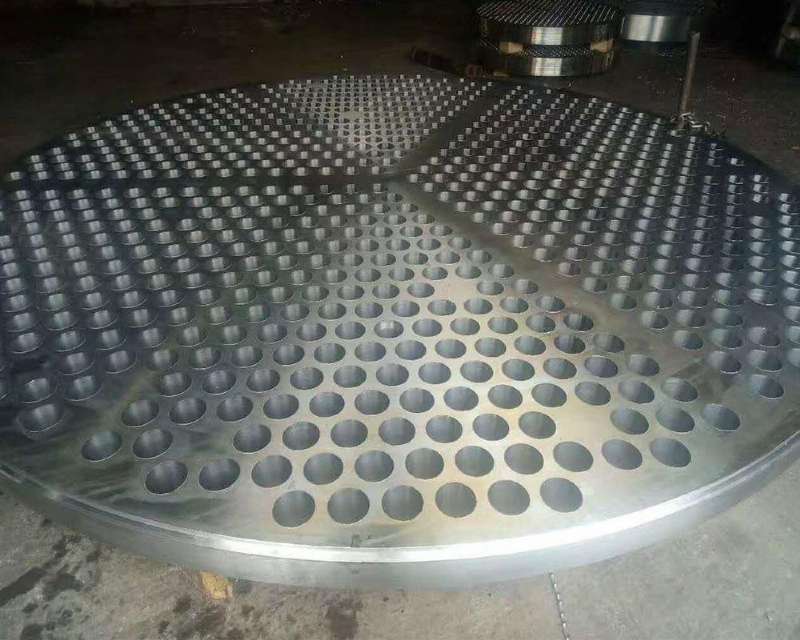

管板，就是在圓形鋼板上鉆出比管子外徑一樣略大一些的孔，是換熱器中起到固定管子以及密封介質作用的圓鋼。將管子穿入焊住固定，起這樣作用的一種配件。

管板加工的精度，特別是管孔間距和管徑公差、垂直度、光潔度都極大地影響著以上所列化工設備的組裝和使用性能。

在固定式管板的計算中按有溫差的各種工況計算出殼體軸向應力、換熱管的軸向應力、換熱管與管板之間的拉脫力q中，有一個不能滿足強度（或穩定）條件時，就需要設置膨脹節。在固定式管板強度校核計算中，當管板厚度確定之后，不設膨脹節時，有時管板強度不夠，設膨脹節后，管板厚度可能就滿足要求。此時，也可設置膨脹節以減薄管板，但要從材料消耗、制造難易、安全及經濟效果等綜合評估而定。

固定管板換熱器中常用的是U型膨脹節，它具有結構緊湊簡單，補償性好，價格便宜等優點。

隨著化工設備、電站的大型化，其管板直徑也變得越來越大，直徑為4m-5m的管板很常見。大型管板的特點是管孔數量多、密、孔徑小、深、精度和光潔度要求高。

用途

管板被廣泛應用于列管式換熱器、鍋爐、壓力容器、汽輪機、大型中央空調等行業。

主要用于化工容器，諸如列管式換熱器、壓力容器、鍋爐、冷凝器、中央空調、蒸發器、海水淡化中，起支撐固定列管的作用，金屬的材質使其不僅具有很強的剛性，而且具有很大的熱傳導性能。

材質

根據需要使用環境的不同，使用不同的材質，一般使用Q345R的容器板，諸如一二級壓力容器，無腐蝕介質流通，使用碳鋼復合板即可。遇到強酸，高壓高溫，核能等環境就需要不銹鋼，16錳，鈦合金等耐腐蝕的材質，新型合成材料的應用，給管板制品帶來新的生機。

加工

用于三、四類壓力容器的管板需要比較高的精度，傳統的孔加工方法是鉗工劃線，搖臂鉆打孔。隨著化工容器的大型化，管板的直徑也不斷增加，厚度也逐漸加厚，管板加工也引入數控技術，普遍使用數控鉆床引孔配合搖臂鉆做孔加工。利用加工中心做高效率高精度孔加工也漸漸被一些大型企業所接受。大型厚重管板在核電，海水淡化，和中央空調換熱器領域的需求呈現越來越大的趨勢。

評判標準

在管板的檢測過程中，主要檢測指標是孔位，孔徑公差，孔內光潔度，有無毛刺，摳槽位置等等，對于雙管板，檢測過程中更加注重孔位，兩塊管板的孔位配合度是很重要的。一般用數控鉆床即可保證。相對于厚板，300mm以上的孔，孔的垂直度就很重要了，這些大直徑的厚板，需要更加精密的刀具和設備，特制的龍門加工中心的應用將會越來越普遍。

腐蝕防護

列管式換熱器在制作時，管板與列管的焊接一般采用手工電弧焊，焊縫形狀存在不同程度的缺陷，如凹陷、氣孔、夾渣等，焊縫應力的分布也不均勻。使用時管板部分一般與工業冷卻水接觸，而工業冷卻水中的雜質、鹽類、氣體、微生物都會構成對管板和焊縫的腐蝕。這就是我們常說的電化學腐蝕。研究表明，工業水無論是淡水還是海水，都會有各種離子和溶解的氧氣，其中氯離子和氧的濃度變化，對金屬的腐蝕形狀起重要作用。另外，金屬結構的復雜程度也會影響腐蝕形態。因此，管板與列管焊縫的腐蝕以孔蝕和縫隙腐蝕為主。從外觀看，管板表面會有許多腐蝕產物和積沉物，分布著大小不等的凹坑。以海水為介質時，還會產生電偶腐蝕�；瘜W(xué)腐蝕就是介質的腐蝕，換熱器管板接觸各種各樣的化學介質，就會受到化學介質的腐蝕。另外，換熱器管板還會與換熱管之間產生一定的雙金屬腐蝕。一些管板還長期處于腐蝕介質的沖蝕中。尤其是固定管板換熱器, 還有溫差應力, 管板與換熱管聯接處極易泄漏,導致?lián)Q熱器失效。
